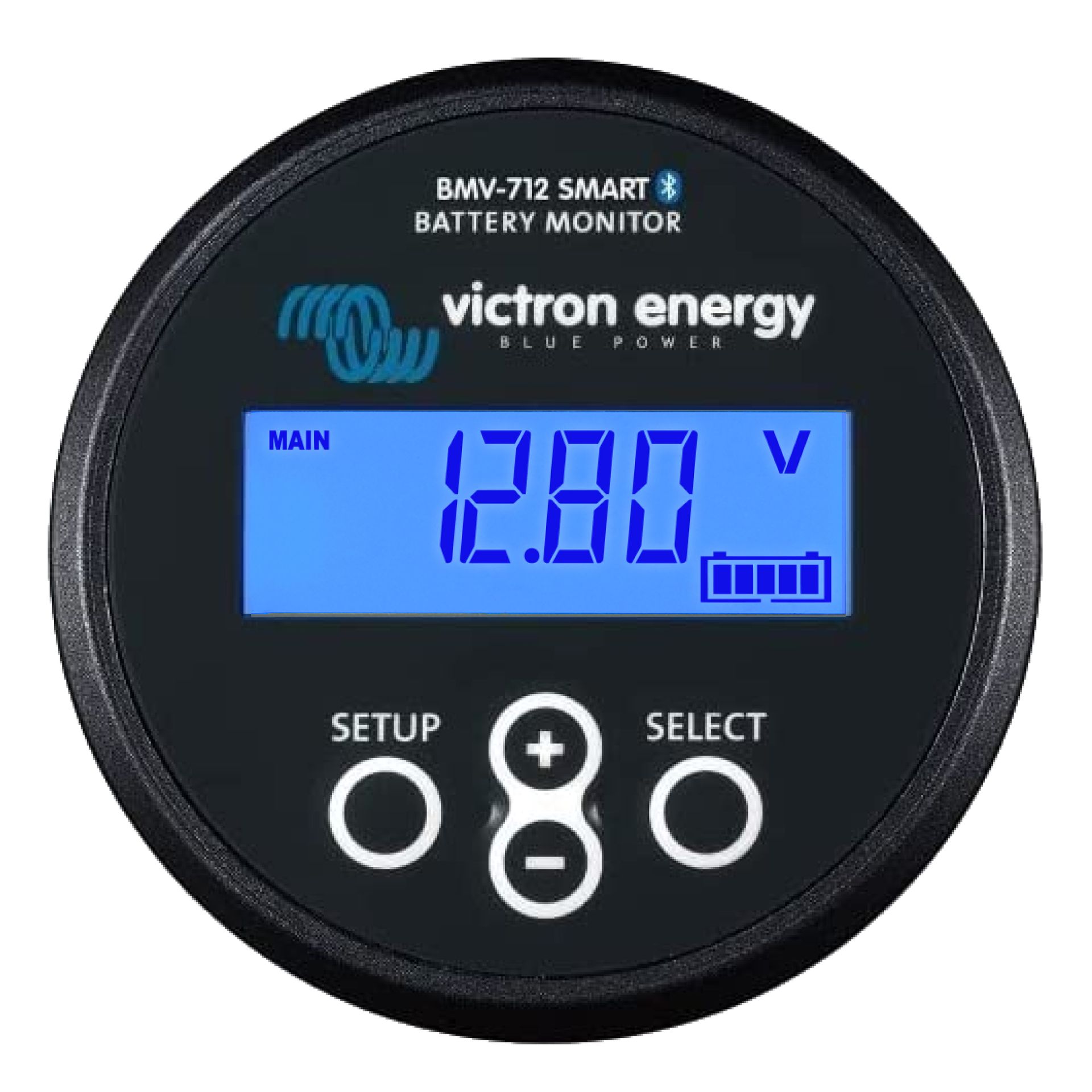

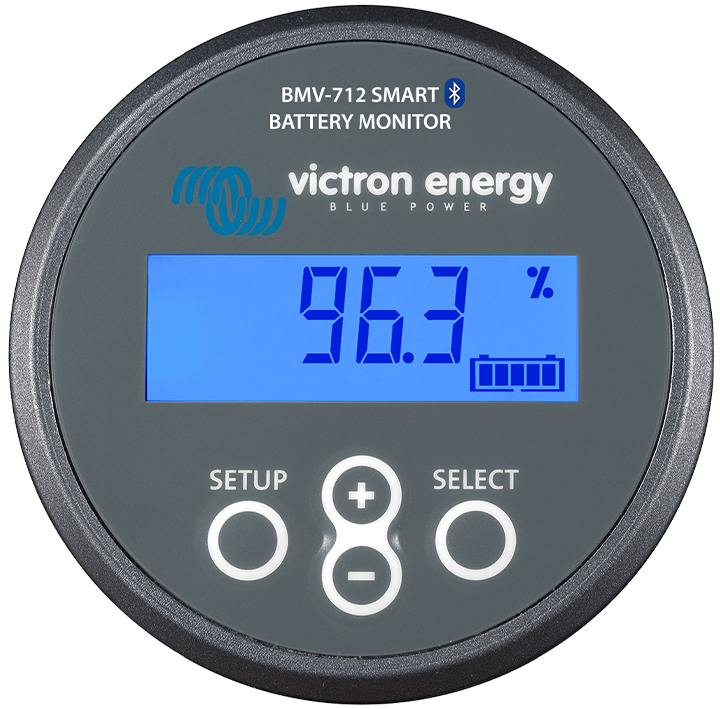

Battery Monitor BMV-712 BLACK Smart
Beschreibung
Der BMV-712 ist ein intelligenter Batteriemonitor mit eigenständiger Anzeige und integriertem Relais, das abhängig vom Ladezustand oder der Batteriespannung programmiert werden kann.
Integriertes Bluetooth
Mit seinem eingebauten Bluetooth ist das BMV Smart bereit für das Zeitalter des „Internets der Dinge“ (IoT). Die meisten anderen Victron Energy Produkte verfügen ebenso über Bluetooth. Die drahtlose Kommunikation zwischen den Produkten vereinfacht so die Installation von Systemen und verbessert die Leistung, zudem kann der Batteriemonitor Daten kabellos an Ladegeräte und Solar-Laderegler übertragen um deren Leistung zu optimieren.
VictronConnect-App
Mit einem Smartphone oder einem anderen Bluetooth-fähigen Gerät über die VictronConnect-App:
- Einstellungen anpassen
- Alle wichtigen Daten auf einem Bildschirm anzeigen lassen
- Verlaufsdaten anzeigen lassen
- Auf die neuste Software aktualisieren, wenn neue Funktionen verfügbar sind
Die VictronConnect-App ist verfügbar für Android, iOS, Mac OS und Windows (Windows nur über USB-Verbindung, kein Bluetooth).
Erweitertes Monitoring und Fernüberwachung
Über ein VE.Direct Kabel kann der BMV-712 an einen Victron Cerbo GX oder einen GlobalLink 520 (VE.Direct Fernüberwachungs-Interface mit 5 Jahren weltweiter Datenübertragung) angeschlossen werden, um die Batterie-Daten (und die Daten anderer Victron-Geräte) gesammelt darzustellen auch aus der Ferne überwachen zu können. Die Nutzung der Victron VRM-Plattform ist hierbei kostenfrei, es wird lediglich eine Internetverbindung benötigt (beim GlobalLink 520 bereits enthalten).
Einfache Installation
Sämtliche elektrischen Anschlüsse werden mit Steckverbindern am Shunt (Messwiderstand) nahe der Batterie vorgenommen. Der Shunt ist mit dem Wächter über ein Standard RJ12-Telefonkabel verbunden. Im Lieferumfang enthalten ist ein RJ12-Kabel (10 m) und zwei Batteriekabel mit Sicherung (2 m); Es werden keine weiteren Bauteile benötigt.
Zusätzlich werden eine separate Frontblende für ein quadratisches oder rundes Display; ein Sicherheits-Ring für eine rückseitige Montage und Schrauben für eine frontseitige Montage mitgeliefert.
Überwachung der Mittelpunktspannung
Eine beschädigte Zelle oder eine beschädigte Batterie kann eine ganze große, teure Batteriebank zerstören. Wenn Batterien in Serie geschaltet sind, kann durch die Messung der Mittelpunktspannung eine rechtzeitige Warnmeldung erzeugt werden. Bitte beachten Sie auch das BMV-Handbuch, Abschnitt 5.2 für weitere Informationen.
Wir empfehlen unseren Battery Balancer, um die Lebensdauer von in Serie geschalteten Blei-Säure-Batterien zu maximieren.
Sehr geringe Stromaufnahme von der Batterie
Stromverbrauch: 0,7 Ah pro Monat (1 mA) bei 12 V und 0,6 Ah pro Monat (0,8 mA) bei 24 V
Insbesondere Lithium-Ionen-Batterien haben nahezu keinerlei Kapazitäten übrig, wenn sie bis zum Abschalten aufgrund niedriger Spannung entladen werden.
Nach dem Abschalten aufgrund niedriger Spannung liegt die Kapazitätsreserve einer Lithium-Ionen-Batterie bei ungefähr 1 Ah pro 1000 Ah Batteriekapazität. Die Batterie wird beschädigt, wenn die verbleibende Reservekapazität aus der Batterie entnommen wird. Ein Reststrom von 10 mA zum Beispiel kann eine 200 Ah Batterie beschädigen, wenn das System über 8 Tage lang im entladenen Zustand belassen wird.
Bistabiles Alarmrelais
Verhindert im Falle eines Alarms eine erhöhte Stromentnahme.
Weitere Merkmale
- Anzeigen am Display: Batteriespannung, Strom, Leistung, verbrauchte Amperestunden und Ladezustand in %
- Restlaufzeit bei aktueller Entladerate
- Programmierbarer visueller und akustischer Alarm
- Programmierbares Relais, um unwesentliche Lasten abzuschalten oder bei Bedarf einen Generator einzuschalten.
- Ein 500 Ampere Schnellanschluss-Shunt und ein Anschluss-Set.
- Shunt-Kapazität bis zu 10,000 Ampere auswählbar, Shunts >500A erhalten Sie separat
- VE.Direct Kommunikationsanschluss
- Speichert eine große Bandbreite an Verlaufsdaten, anhand derer Nutzungsmuster und Batteriezustand bewertet werden können.
- Breiter Eingangsspannungsbereich: 6,5 – 70 V
- Hohe Strommessauflösung 10 mA (0,01 A)
- Zusätzlicher Eingang zum Messen von Spannung einer zweiten Batterie, Temperatur oder Mittelpunktspannung sowie zugehörige Alarm- und Relais-Einstellungen.
Spezifikationen
| Hersteller | Victron Energy |
|---|---|
| Supply Voltage Range | [6.5, 70] VDC |
| Current Rating | 500 A |
| Battery Capacity Measurement Range | [1, 9,999] Ah |
| Current Draw | 1 mA |
| Input Voltage Measurement Range Auxiliary Battery | [6.5, 70] VDC |
| Aux Input Fo Auxiliary Battery Voltage | Ja |
| Temperatursensor | Optional (ASS000100000) |
| Bluetooth | Ja |
| Programmierbares Relais | Bistable relay 60V / 1A , normally open (function can be inverted) |
| Display | Ja |
| Visual Alarm On Device | Ja |
| Audible Alarm On Device | Ja |
| Current Measurement Resolution | 0.01 A |
| Voltage Measurement Resolution | 0.01 V |
| Capacity Measurement Resolution | 0.1 Ah |
| State Of Charge Measurement Resolution | 0.1 % |
| Time To Go Measurement Resolution | 1 min |
| Measurement Accuracy | 0.4 % |
| Current Measurement Accuracy | 0.4 % |
| Voltage Measurement Accuracy | 0.3 % |
| Positive Cable | 1.5m cable with 1A fuse |
| Aux Cable | 1.5m cable with 1A fuse |
| Shunt Connection Terminals | M10 bolts |
| Display Shunt Cable | 10 metre 6-core UTP with RJ12 connectors |
| Farbe | Black |
| Schutzart | IP55 (not for outdoor use) |
| Installation | Flush mount |
| Front Diameter | 63 mm |
| Front Bezel | 69 x 69mm |
| Body Diameter | 52 mm |
| Body Depth | 31 mm |
| Shunt | 500A / 50mV |
| Sicherheit | EN 60335-1 |
| Emisison Immunity | EN 55014-1,EN 55014-2 |
| Automotive-Richtlinie | ECE R10-4,EN 50498 |
| Data Stored | Battery voltage,Battery current,Battery temperature,Battery state of charge percentage,Battery midpoint deviation,Starter battery voltage |
| Data Retention Period | 46 d |
