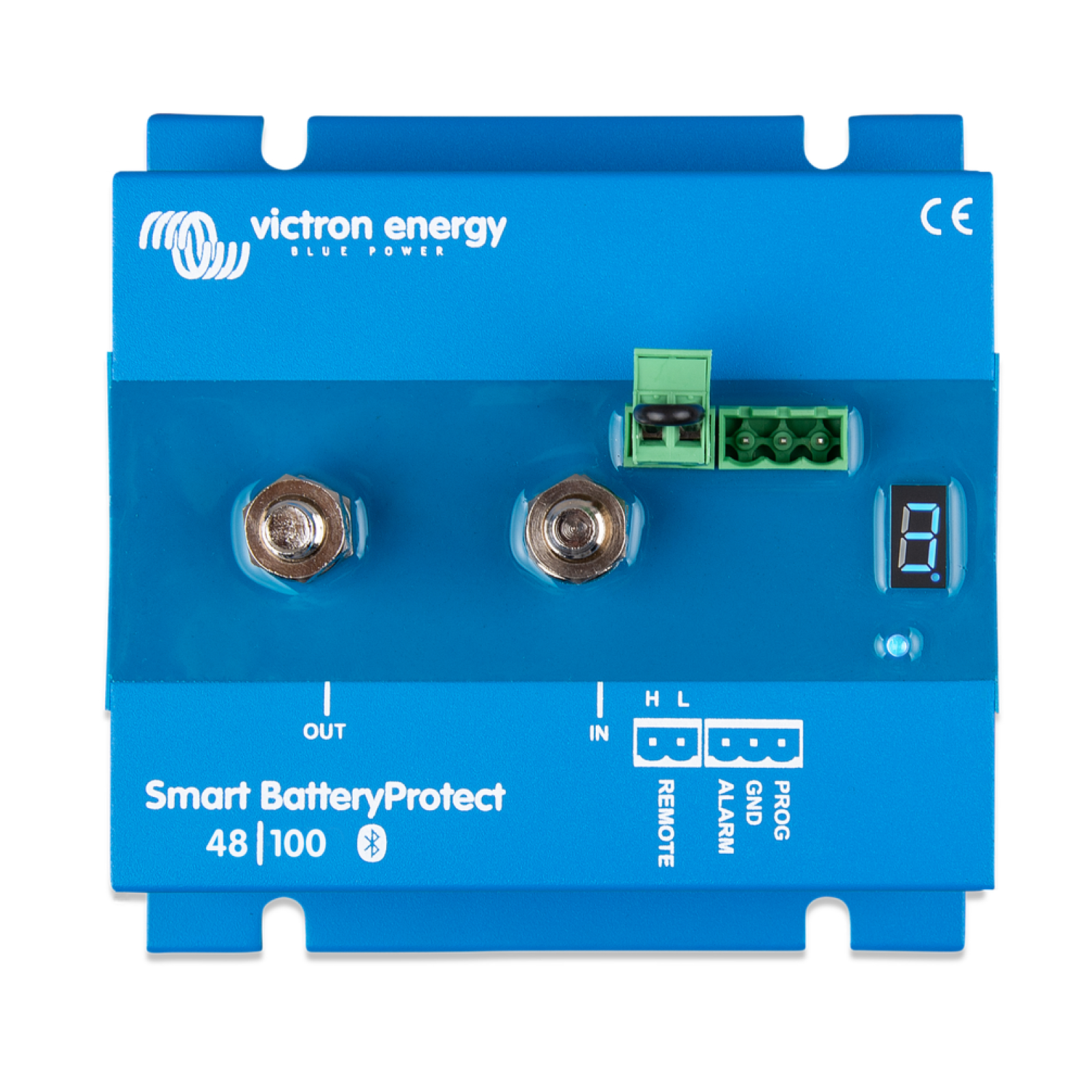

Smart BatteryProtect 48V-100A
Beschreibung
Der Smart BatteryProtect trennt die Batterie von den weniger wichtigen Verbrauchern, bevor sie vollständig entladen ist (wodurch sie beschädigt würde) bzw. bevor sie nicht mehr über ausreichend Energie zum Starten des Motors verfügt.
Durch die Verwendung von Bluetooth zur Programmierung des Smart BatteryProtect lassen sich sämtliche erforderlichen Ein-/Abschalt-Schwellwerte einstellen.
Alternativ lässt sich einer von neun voreingestellten Ein-/Abschalt-Schwellwerten mithilfe des Programmierungs-Pins einstellen (siehe Handbuch).
Sofern notwendig lässt sich die Bluetooth-Funktion abstellen.
Der
Smart BatteryProtect ist ein unidirektionales Gerät. Es erlaubt nur Strom in
einer Richtung, also entweder Strom zu einem Verbraucher oder mit Strom von
einem Ladegerät, aber nicht beide Ströme gleichzeitig. Außerdem kann der Strom
nur vom EIN-Anschluss zum AUS-Anschluss fließen. Bei Verwendung mit einem
Verbraucher ist die Batterie an den EIN-Anschluss anzuschließen, bei Verwendung
mit einem Ladegerät ist das Ladegerät an den EIN-Anschluss anzuschließen.
Schützt die Batterie vor Tiefenentladung und kann als System-Ein-Aus-Schalter verwendet werden
Der Smart BatteryProtect trennt die Batterie von den weniger wichtigen Verbrauchern, bevor sie vollständig entladen ist (wodurch sie beschädigt würde) bzw. bevor sie nicht mehr über ausreichend Energie zum Starten des Motors verfügt. Der Ein-/Aus-Eingang kann als System-Ein-Aus-Schalter verwendet werden.
12/24 V automatische Erkennung des Spannungsbereichs
Der Smart BatteryProtect ermittelt nur einmal automatisch die Systemspannung.
Bluetooth: Einfache Programmierung
Durch die Verwendung von Bluetooth zur Programmierung des Smart BatteryProtect lassen sich sämtliche erforderlichen Ein-/Abschalt-Schwellwerte einstellen.
Alternativ lässt sich einer von neun voreingestellten Ein-/Abschalt-Schwellwerten mithilfe des Programmierungs-Pins einstellen (siehe Handbuch).
Sofern notwendig lässt sich die Bluetooth-Funktion abstellen.
Eine besondere Einstellung für Lithium-Ionen-Batterien
In diesem Modus lässt sich der BatteryProtect durch das VE.Bus BMS steuern.
Hinweis: Der BatteryProtect lässt sich auch als Lade-Unterbrecher zwischen einem Batterie-Ladegerät und einer Lithium- Ionen-Batterie verwenden. Siehe Anschlussdiagramm im Handbuch.
Extrem niedriger Stromverbrauch
Das ist wichtig im Falle von Lithium-Ionen-Batterien, insbesondere nach dem Abschalten aufgrund eines niedrigen Spannungslevels.
Bitte beachten Sie hierzu auch unser Datenblatt über Lithium-Ionen-Batterien und das Handbuch des VE.Bus BMS für weitere Informationen.
Überspannungsschutz
Damit empfindliche Verbraucher nicht durch eine Überspannung beschädigt werden, wird die Last immer dann abgeschaltet, wenn die Gleichspannung den Wert von 16,3 V bzw. 32,6 V überschreitet.
Explosionsschutz
Keine Relais sondern MOSFET-Schalter und daher keine Funkenbildung.
Ausgang für verzögerten Alarm
Der Alarm-Ausgang wird dann aktiviert, wenn die Batteriespannung mehr als 12 Sekunden lang unter den voreingestellten Wert zum Abschalten fällt. Das Einschalten des Motors aktiviert daher den Alarm nicht. Der Alarm-Ausgang ist ein kurzschlussgeschützter offener Kollektor-Ausgang, der mit der negativen (Minus-) Schiene verbunden ist. Max. Strom
50 mA. Der Alarm-Ausgang wird normalerweise dazu verwendet, um ein akustisches Signal, eine LED oder ein Relais zu aktivieren.
Verzögertes Abschalten der Last und verzögertes Wiedereinschalten
Die Last wird 90 Sekunden nachdem die Batteriespannung unter den voreingestellten Schwellwert absinkt, abgeschaltet. Steigt die Batteriespannung innerhalb dieses Zeitraums (nachdem zum Beispiel der Motor gestartet wurde) erneut bis auf den Schwellwert zum Anschließen an, wird die Last nicht abgeschaltet.
Die Last wird 30 Sekunden nachdem die Batteriespannung den voreingestellten Schwellwert zum Wiedereinschalten überschreitet, wieder eingeschaltet.
Spezifikationen
| Hersteller | Victron Energy |
|---|---|
| Batteriespannung (nominal) | 48V |
| Operating Voltage Range | [44, 64] V |
| Maximum Continuous Load Current Rating 40 | 100 A |
| Maximum Continuous Load Current Rating 60 | 60 A |
| Peak Current Rating | 600 A |
| Reverse Current | No |
| Current Consumption When On BO | 1.2 mA |
| Current Consumption When On B | 1.4 mA |
| Current Consumption When Off BO | 0.7 mA |
| Current Consumption When Off B | 0.9 mA |
| Alarm Output Delay | 12 s |
| Maximum Load Alarm Output | 50 mA |
| Load Disconnect Delay | 90 s |
| Load Reconnect Delay | 30 s |
| Default Threshold Disengage 12 | 10.5 V |
| Default Threshold Disengage 24 | 21 V |
| Default Threshold Engage 12 | 12 V |
| Default Threshold Engage 24 | 24 V |
| Fern-Ein/Aus-Anschluss | Ja |
| Bluetooth | Yes |
| Schutzfunktionen | Output short-circuit |
| Battery And Load Terminals | M8 bolts |
| Fernbedienungsanschluss | Screw terminal two pole |
| Alarm Terminal | Screw terminal 3-pole |
| Protection Category Connection Area | IP00 |
| Protection Category Electronic Components | IP67 |
| Gewicht | 0.5 kg |
| Höhe | 61 mm |
| Breite | 41 mm |
| Tiefe | 164 mm |
