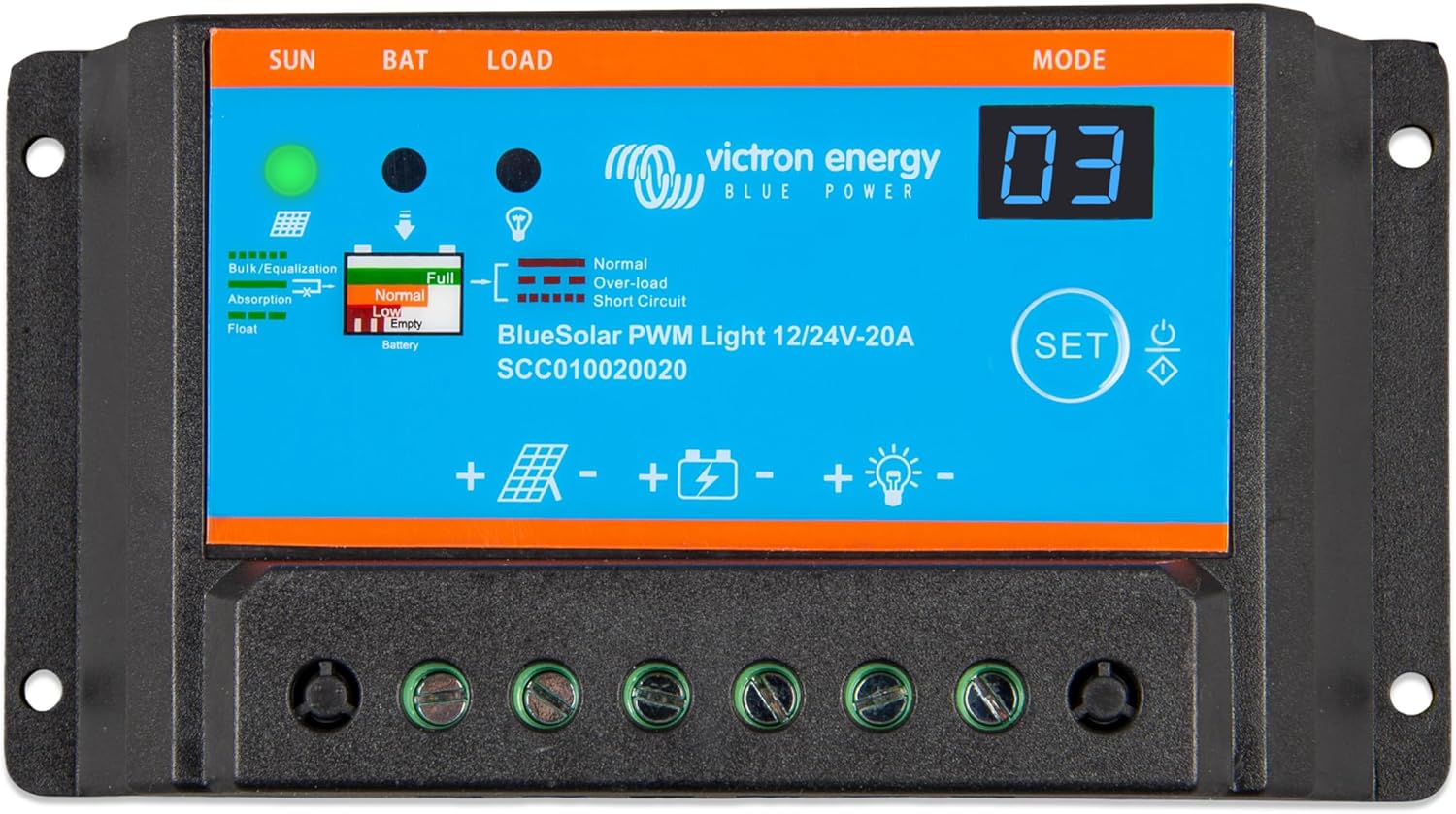

BlueSolar PWM-Light Charge Controller 12/24V-20A
Beschreibung
BlueSolar 12/24-PWM Drei Modelle: 5 A, 10 A oder 20 A bei 12 V oder 24 V *
• Preiswerter PWM-Regler
• Interner Temperatursensor
• Ladung der Batterie in drei Stufen (Konstantstrom, Konstantspannung, Ladeerhaltung).
• Schutz vor Überstrom
• Kurzschlussschutz
• Verpolungsschutz für Solarmodule und/oder Batterie
• Mit Ausgang für Last-Abschaltung bei geringer Spannung
• Optionale Fernanzeige (nur bei 20 A Modellen)
BlueSolar 12/24-10 mit Timer 10 A bei 12 V oder 24 V
• PWM Solar-Beleuchtungsregler
• Zwei Timer zur Aktivierung des Betriebs von der Abenddämmerung bis zum Morgengrauen oder zum Betrieb während eines begrenzten Zeitraumes nach Anbruch der Nacht und eines begrenzten Zeitraumes vor der Morgendämmerung.
• Siebensegmentanzeige zur Darstellung der Timer-Einstellungen und Analyse von Fehlerbedingungen.
• Batteriestatusanzeige mit Warnfunktion bei Tiefenentladung.
• Interner Temperatursensor.
• Ladung der Batterie in drei Stufen (Konstantstrom, Konstantspannung, Ladeerhaltung).
• Schutz vor Überstrom.
• Kurzschlussschutz.
• Verpolungsschutz für Solarmodule und/oder Batterie
• Aufheben des Befehls Abschalten der Last bei geringer Spannung
Programmierbar
Die BlueSolar PWM-Pro Serie ist mit ihren Standard-Einstellungen betriebsbereit.
Sie lässt sich jedoch auch vollständig programmieren:
-mithilfe eines Computers und einer Software (die kostenfrei auf unserer Website zur Verfügung steht) -mit dem zugehörigen BlueSolar Pro Fernbedienungspaneel (siehe Merkmale unten).
Merkmale
- Beleuchtungssteuerung, vollständig programmierbar.
- Dreistufiges Batterieladen (Konstantstromph., Konstantspannungsph., Ladeerhaltungsspannungsph.), vollständig programmierbar.
- Integrierte Batterieüberwachungsfunktion (Fernbedienungspaneel wird zum Ablesen des Ladezustands benötigt).
- Lastausgang mit Abschaltfunktion bei niedriger Spannung und manueller Steuerung (Standardeinstellung).
- Optionaler externer Temperatursensor.
- Lastausgang gegen Überlastung und Kurzschlüsse gesichert.
- Verpolungsschutz für Solaranlage und/oder Batterie.
Optionen für Tag- und Nachteinstellungen
Weitere Einzelheiten dazu im Handbuch des Fernbedienungspanneels
Spezifikationen
| Hersteller | Victron Energy |
|---|---|
| Battery Voltage | 12V / 24V (automatic detection) |
| Rated Charge Current | 20 A |
| Automatic Load Disconnect | Ja |
| Max Solar Voltage | 28V / 55V |
| PV Array 12v | Solar panel with 36 cells |
| PV Array 24v | Solar panel with 72 cells,Two solar panles with 36 cells in series |
| Self Consumption | 10 mA |
| Load Output | Manual control + low voltage disconnect |
| Schutzfunktionen | Battery reverse polarity (fuse),Output short-circuit,Excessive temperature |
| Overload Protection 130 | Shutdown after 60 seconds |
| Overload Protection 160 | Shutdown after 5 seconds |
| Overload Protection SC | Immediate shutdown |
| Temperatursensor | No |
| Temperature Compensation | No |
| Remote Panel | No |
| Grounding | Common positive |
| Max. Luftfeuchtigkeit | 95 % |
| Ladespannung Absorption | 14.2V / 28.4V |
| Ladespannung Erhaltung | 13.8V / 27.6V |
| Low Voltage Load Disconnect | 11.2V / 22.4V |
| Low Voltage Load Reconnect | 12.6V / 25.2V (manual) 13.1V / 26.2V (automatic) |
| Farbe | Black |
| Schutzart | IP20 |
| Gewicht | 0.15 kg |
| Höhe | 70 mm |
| Breite | 133 mm |
| Tiefe | 33.5 mm |
| Sicherheit | EN-IEC 62109-1 |
| Emission | EN-IEC 61000-6-1,ISO 7637-2,EN-IEC 61000-6-3 |
