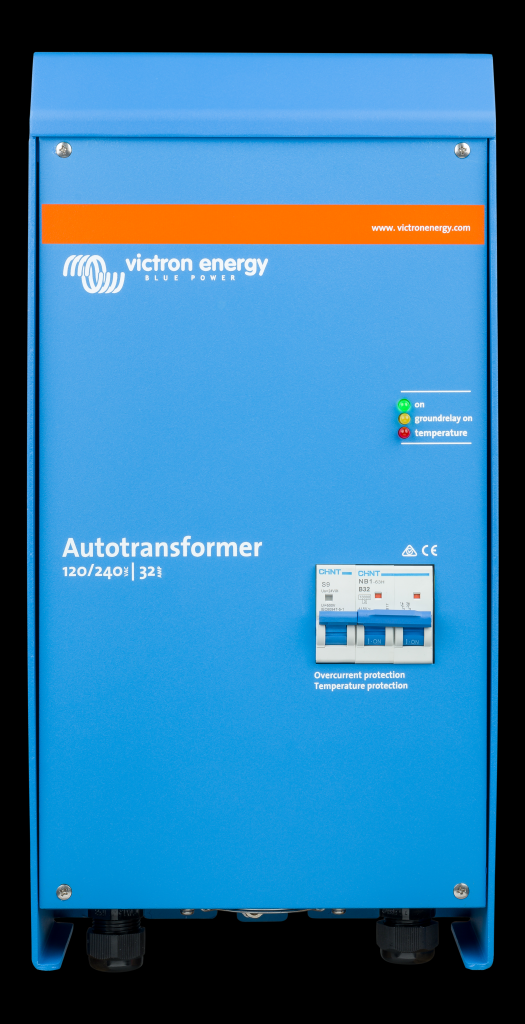

Autotransformer 120/240V-32A *If 0, order ITR000100052*

Ein Trenntransformator lässt sich für Aufwärts-, Abwärts- und Spaltphasenausgangsausgleichszwecke verwenden. Während die Aufwärts- und Abwärts-Funktionen recht unkompliziert sind, erfordert der Spaltphasenausgangsausgleich etwas mehr Aufmerksamkeit.   Der Spartransformator: für den Ausgleich von Aufwärts-, Abspann- und Spaltphasen Ein Spartransformator kann für den Ausgleich von Aufwärts-, Abspann- und Spaltphasenausgängen verwendet werden. Während die Aufwärts- und Abspannfunktionen recht einfach sind, erfordert der Ausgleich des Spaltphasenausgangs etwas mehr Aufmerksamkeit. Nehmen wir als Beispiel eine Spaltphasenversorgung von 30 A 120/240 V. Die Versorgung kann über das Netz, einen Generator oder zwei gekoppelte Wechselrichter erfolgen. Einige der verbundenen Lasten benötigen 240 V, andere 120 V. Auf jedem 120 V-Kreislauf sollte die Last 30 A nicht überschreiten. Problematisch ist, dass die beiden Kreisläufe einen unterschiedlichen Strom aufweisen, sobald 120 V-Lasten angeschlossen werden. Der Grund dafür ist, dass die 120 V-Lasten auf den beiden Kreisläufen nie ausgeglichen sein werden. Ein 120 V-Haartrockner mit 1200 W zieht beispielsweise 10 A von einem Kreislauf. Eine 120 V-Waschmaschine kann sogar mehr als 20 A von einem Kreislauf ziehen. Der Stromunterschied zwischen den beiden Kreisläufen, auch Stromunsymmetrie genannt, beträgt daher häufig 20 A oder mehr. Das bedeutet, dass die 30 A-Versorgung nicht vollständig ausgenutzt wird. Sobald ein Kreislauf 30 A zieht, zieht der andere Kreislauf möglicherweise nicht mehr als 10 A. Eine Erhöhung der 240 V-Last beispielsweise führt dann zu einer Überlastung des einen Kreislaufs, während der andere Kreislauf noch über freie Kapazität verfügt. Theoretisch beträgt die Gesamtleistung einer Stromversorgung mit 30 A und 120/240 V = 30 x 240 = 7,2 kVA. Im Falle einer Unsymmetrie von 20 A beträgt das praktische Maximum 30 x 120 + 10 x120 = 4,8 kVA oder 67 % des theoretischen Maximums. Die Lösun
