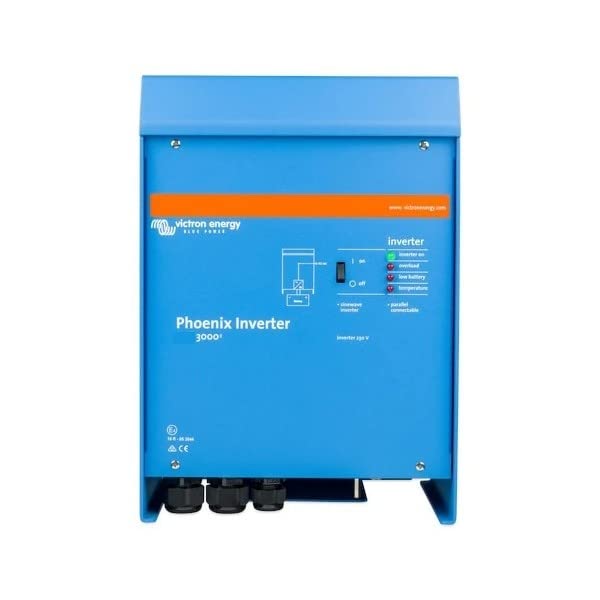

Phoenix Inverter 48/3000 230V VE.Bus
Beschreibung
Reiner Sinuswellen-Ausgang, hohe Spitzenleistung und hohe Leistungsfähigkeit. Die Kombination aus Hochfrequenz- und Netzfrequenztechnologie bietet optimale Voraussetzungen.
SinusMax - Anspruchsvollstes Engineering
Die Phoenix Wechselrichter-Baureihe - entwickelt für professionellen Betrieb - eignet sich für besonders viele Anwendungen. Die Entwurfsbedingungen zielten auf einen echten Sinuswellen-Wechselrichter mit optimiertem Wirkungsgrad und mit kompromisslosem Leistungsspektrum. Durch Einsatz von Hybrid-HF-Technologie entstand ein Qualitätsprodukt mit kompakten Abmessungen, geringem Gewicht und der Fähigkeit, problemlos die jeweils benötigte Leistung abzugeben.
Parallelschaltung und 3-phasiger Betrieb möglich
Bis zu 6 Phoenix Inverter-Einheiten können bei hohem Leistungsbedarf parallel geschaltet werden. Sechs 24 V / 5000 VA-Einheiten können zum Beispiel 24 kVA Ausgangsleistung liefern. Eine Konfiguration mit 3-Phasen-Betrieb ist ebenfalls möglich.
SinusMax – Spitzentechnik
Die Phoenix Wechselrichter-Baureihe wurde für den gewerblichen Einsatz entwickelt; sie eignet sich für eine Vielzahl von Anwendungen. Die Entwicklung zielte kompromisslos auf einen Wechselrichter mit sauberem Sinusausgang bei hohem Wirkungsgrad. Durch Anwendung neuester Hybrid-HF-Technik war es möglich ein Qualitätsprodukt mit kompakten Abmessungen bei geringem Gewicht vorzustellen, das jede gewünschte Leistung problemlos abgeben kann.
Höchste Startleistung
Ein wesentliches Merkmal der SinusMax Technologie ist die besonders hohe Startleistung. Mit konventioneller HF-Technik ist das nicht möglich. Phoenix Wechselrichter sind in der Lage die hohen Anlaufströme z.B. von Kühlkompressoren, Werkzeugmotoren und ähnlichem zu verkraften.
Praktisch unbegrenzte Leistung durch Parallel-Schaltung und Drei-Phasenbetrieb
Bis zu sechs Wechselrichter-Einheiten können zur Leistungssteigerung parallel geschaltet werden. Sechs 24/5000 Einheiten können z.B. 24kW / 30kVA Leistung abgeben. Ein Drei-Phasenbetrieb ist auch möglich.
Lastumschaltung auf andere Wechselstromquellen: Der automatische Lastumschalter
Bei kleineren Leistungen empfehlen wir den Filax Automatik-Umschalter. Computer und andere empfindliche elektronische Geräte können damit praktisch unterbrechungsfrei weiterbetrieben werden, da die Schaltzeiten sehr kurz (unter 20 msec) sind.
Kommunikationsschnittstelle
Diese größeren Phoenix-Wechselrichter-Modelle sind mit einem VE.Bus-Anschluss ausgestattet. Alles, was Sie zum Anschluss an Ihren PC benötigen, ist unsere MK3-USB VE.Bus-zu-USB-Schnittstelle (siehe unter Zubehör). Zusammen mit unserer Software VictronConnect oder VEConfigure, die kostenlos von unserer Website heruntergeladen werden kann, können die Parameter der Wechselrichter kundenspezifisch eingestellt werden. Dazu gehören Ausgangsspannung und -frequenz, Über- und Unterspannungseinstellungen und die Programmierung des Relais. Dieses Relais kann z.B. zur Signalisierung mehrerer Alarmzustände oder zum Starten eines Generators verwendet werden. Die Wechselrichter können auch an ein GX-Gerät (z.B. Cerbo GX) zur Überwachung und Steuerung angeschlossen werden.
Neuartige Anwendungen von Hochleistungs-Wechselrichtern
Die Möglichkeiten mit parallel geschalteten Wechselrichtern sind tatsächlich erstaunlich. Vorschläge, Beispiele und Kapazitätsberechnungen können Sie in unserem Buch 'Immer Strom‘ nachlesen. (Kostenfrei erhältlich bei Victron Energy und herunterladbar von www.victronenergy.com).
Spezifikationen
| Hersteller | Victron Energy |
|---|---|
| Batteriespannung (nominal) | 48 V |
| DC-Eingangsspannungsbereich | [38, 66] V |
| AC-Ausgangsspannung | 230 V |
| Frequency Select | 50Hz or 60Hz |
| Dauerleistung bei 25 °C (VA) | 3,000 VA |
| Dauerleistung bei 25 °C (W) | 2,400 W |
| Dauerleistung bei 40 °C (W) | 2,200 W |
| Dauerleistung bei 65 °C (W) | 1,700 W |
| Spitzenleistung | 6,000 W |
| Max. Wirkungsgrad | 95 % |
| Nulllast-Leistung | 25 W |
| Nulllast-Leistung (AES) | 20 W |
| Nulllast-Leistung (Suchmodus) | 12 W |
| Programmierbares Relais | AC rating: 230V / 4A, DC rating: 4A up to 35VDC and 1A up to 60VDC |
| Fern-Ein/Aus-Anschluss | Ja |
| Kommunikationsschnittstelle | VE.Bus |
| Voll programmierbar | Ja |
| Parallel 3phase | Ja |
| Schutzfunktionen | Output short-circuit,Overload,High battery voltage,Low battery voltage,Over temperature,AC voltage on inverter output,Excessive DC ripple |
| Cooling | Ja |
| Max. Luftfeuchtigkeit | 95 % |
| Battery Connection | M8 bolts (two for positive and two for negative connection) |
| AC Connection | Screw terminals |
| Fernbedienungsanschluss | Screw terminal two pole |
| Relais-Anschluss | Screw terminal 3-pole |
| Farbe | Blue (RAL 5012) |
| Material | Aluminium |
| Schutzart | IP21 |
| Gewicht | 18 kg |
| Höhe | 362 mm |
| Breite | 258 mm |
| Tiefe | 218 mm |
| Sicherheit | EN-IEC 60335-1 |
| EMV | EN 55014-1,EN 55014-2 |
