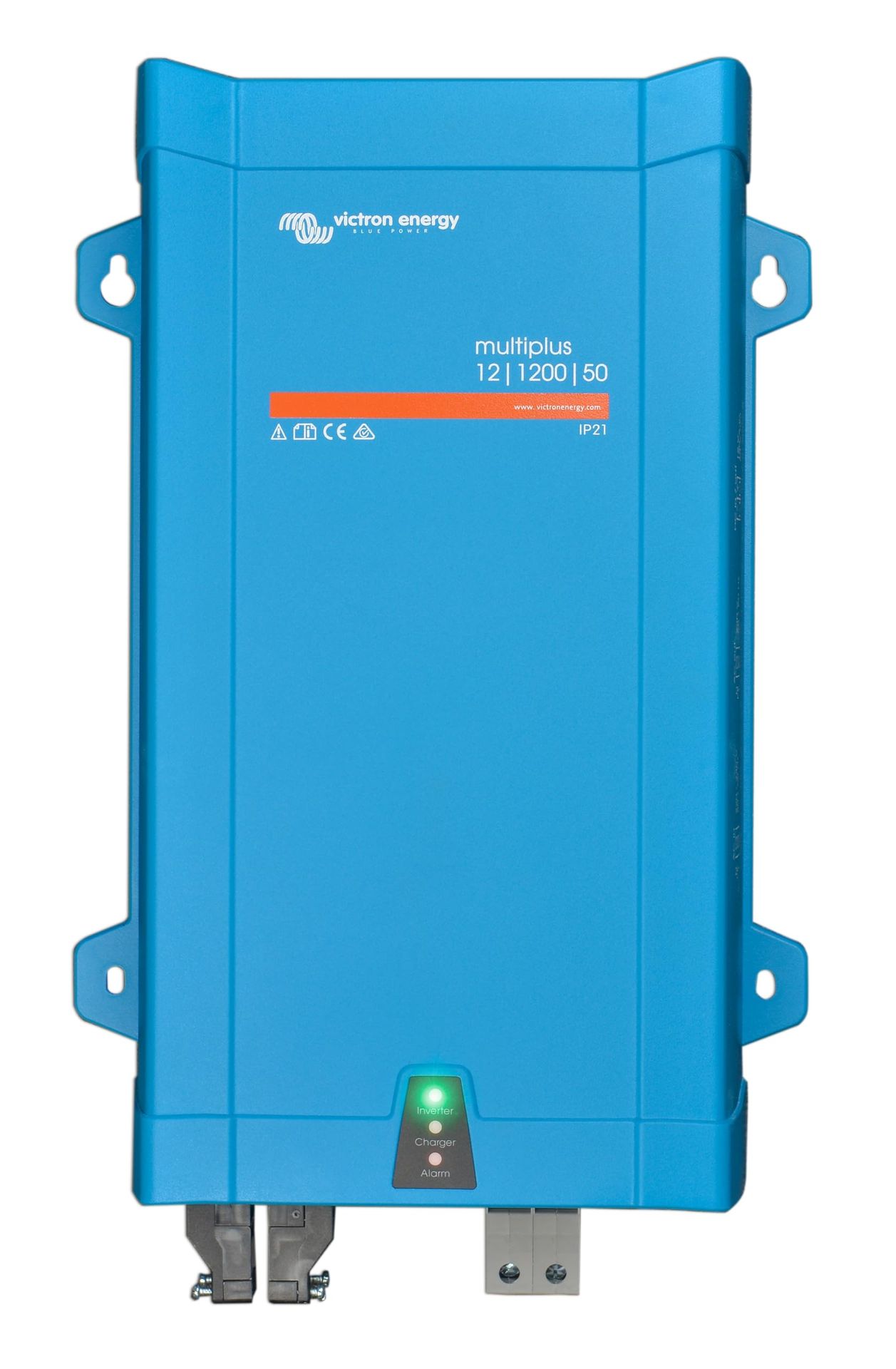

MultiPlus 12/1200/50-16 230V VE.Bus
Beschreibung
Der neue MultiPlus löst die (vorerst weiterhin erhältliche) MultiPlus Compact Reihe ab. Er ist ein leistungsfähiger Wechselrichter mit reiner Sinuswelle, ein fortschrittlicher Batterielader, der die adaptive Ladetechnologie nutzt, und ein Hochgeschwindigkeits-Wechselspannungs-Transferschalter in einem einzigen kompakten Gehäuse.
Multifunktional, mit intelligentem Energiemanagement
Der MultiPlus ist ein leistungsfähiger Wechselrichter mit reiner Sinuswelle, ein fortschrittlicher Batterielader, der die adaptive Ladetechnologie nutzt, und ein Hochgeschwindigkeits-Wechselspannungs-Transferschalter in einem einzigen kompakten Gehäuse. Abgesehen von diesen primären Funktionen bietet der MultiPlus noch mehrere erweiterte Funktionen, die im Folgenden erläutert werden.
Parallel- und 3-Phasen-Betrieb möglich
Bis zu sechs Multis können bei hohem Leistungsbedarf parallel geschaltet werden.
Abgesehen von dem parallelen Anschluss, können auch drei Einheiten für einen Drei-Phasen-Ausgang konfiguriert werden.
PowerControl – Arbeiten mit begrenzter Generatorleistung, eingeschränktem Land- oder Netzstrom
Mit dem Fernbedienungspaneel Multi Control kann der maximal zu entnehmende Netz- bzw. Generatorstrom eingestellt werden. Der MultiPlus nimmt dann Rücksicht auf weitere angeschlossene Wechselstromverbraucher und nutzt zum Laden nur den Strom, der noch „übrig“ ist. So wird verhindert, dass der Generator- oder der Landstromanschluss überlastet wird.
PowerAssist – “Leistungssteigerung“ von Generatoren und Landanschlussunterstützung
Mit dieser Funktion erhält das PowerControl-Prinzip eine neue Dimension. Sie ermöglicht, dass der MultiPlus zu schwach ausgelegte alternative Quellen stützt. Lastspitzen treten häufig nur für einen begrenzten Zeitraum auf. In einem solchen Fall stellt der MultiPlus sicher, dass eine zu schwache Landstrom- bzw. Generatorleistung sofort durch Energie aus der Batterie kompensiert wird. Wird die Last reduziert, d. h. werden Verbraucher ausgeschaltet, kann die dann wieder ausreichend vorhandene Energie zum Laden der Batterien genutzt werden.
Vierstufiges adaptives Ladegerät und Laden zweier Batterien
Der Hauptausgang sorgt mithilfe der fortschrittlichen adaptiven Lade-Software für ein leistungsstarkes Laden des Batteriesystems. Die Software nimmt eine Feineinstellung des automatischen, dreistufigen Ladevorgangs vor, um ihn bestmöglich an den Batteriezustand anzupassen. Außerdem fügt sie noch eine vierte Stufe für lange Zeiträume im Erhaltungsmodus hinzu. Der adaptive Ladevorgang wird im Datenblatt des Phoenix Ladegeräts und auf unserer Website unter "Technische Informationen" ausführlicher beschrieben. Zusätzlich lädt das MultiPlus eine zweite Batterie mithilfe eines unabhängigen Erhaltungsladeausgangs, der für eine Hauptmotor- oder Generator-Starterbatterie vorgesehen ist.
Hohe Einschaltleistung
Diese wird zum Einschalten von Lasten mit hohen Einschaltströmen wie zum Beispiel Spannungsumformern für LED- Lampen, Halogenlampen oder Elektrowerkzeugen benötigt.
Such-Modus
Steht der Such-Modus auf 'on', wird der Stromverbrauch des Wechselrichters bei Nulllastbetrieb um ungefähr 70 % reduziert. In diesem Modus schaltet sich der Multi, wenn er im Wechselrichter-Modus betrieben wird, bei Nulllast bzw. bei nur geringer Last ab und schaltet sich alle zwei Sekunden für einen kurzen Zeitraum wieder ein. Überschreitet der Ausgangsstrom einen eingestellten Grenzwert, nimmt der Wechselrichter den Betrieb wieder auf. Ist dies nicht der Fall, schaltet sich der Wechselrichter wieder ab.
Programmierbares Relais
In der Grundeinstellung wirkt das Multifunktions-Relais als Alarmrelais d.h. es schaltet das Gerät bei Störungen ab (Gerät wird zu heiß, Brummspannung am Eingang zu hoch, Batteriespannung zu niedrig).
Fernsteuerung - Ein / Aus / nur Ladegerät
Dreipoliger Stecker
System-Konfiguration, Überwachung und Steuerung vor Ort
Direkt nach der Installation ist der MultiPlus betriebsbereit.
Einige Einstellungen lassen sich über die DIP-Schalter verändern:
- 500/800/1200 VA-Modelle: ferngesteuerter Schalter / Batteriespannung / Wechselrichter-Frequenz / Such-Modus
- 1600 & 2000 VA-Modelle: Ladespannung der Batterie / Such-Modus
- Verwenden Sie für weitere Einstellungen VEConfig (über VE.Bus USB-Interface MKIII) oder den VE.Bus Smart Dongle
Konfiguration und Überwachung aus der Ferne
Installieren Sie ein Cerbo GX oder andere GX-Produkte, um sich mit dem Internet zu verbinden.
Die Betriebs-Daten lassen sich auf unserer VRM (Victron Remote Management) Website kostenlos speichern und einsehen. Sind Systeme an das Internet angeschlossen, kann auf sie aus der Ferne zugegriffen und Einstellungen können geändert werden.
Spezifikationen
| Hersteller | Victron Energy |
|---|---|
| Batteriespannung (nominal) | 12 V |
| PowerControl | Ja |
| PowerAssist | Ja |
| Parallelbetrieb | Ja |
| Dreiphasenbetrieb | Ja |
| Anzahl AC-Eingänge | 1 |
| Umschaltstrom | 16 A |
| DC-Eingangsspannungsbereich | [9.5, 17] VDC |
| AC-Ausgangsspannung | 230 VAC |
| AC-Ausgangsfrequenz | 50 Hz |
| Dauerleistung bei 25 °C (VA) | 1,200 VA |
| Dauerleistung bei 25 °C (W) | 1,000 W |
| Dauerleistung bei 40 °C (W) | 900 W |
| Dauerleistung bei 65 °C (W) | 600 W |
| Spitzenleistung | 2,400 W |
| Max. Wirkungsgrad | 93 % |
| Nulllast-Leistung | 10 W |
| Nulllast-Leistung (Suchmodus) | 3 W |
| AC-Eingangsspannungsbereich | [187, 265] VAC |
| AC-Eingangsfrequenzbereich | [45, 65] Hz |
| Ladespannung Absorption | 14.4 VDC |
| Ladespannung Erhaltung | 13.8 VDC |
| Ladespannung Lagerung | 13.2 VDC |
| Ladealgorithmus | Adaptive, 4-stage |
| Max. Batterieladestrom | 50 A |
| Starter Battery Charge Output | Ja |
| Temperatursensor | Included |
| Number AC Outputs | 1 |
| Programmierbares Relais | AC rating: 230V / 4A, DC rating: 4A up to 35VDC and 1A up to 60VDC |
| Schutzfunktionen | Output short-circuit,Overload,High battery voltage,Low battery voltage,Over temperature,AC voltage on inverter output,Excessive DC ripple |
| Kommunikationsschnittstelle | VE.Bus |
| Communication Port General | Ja |
| Fernbedienungsanschluss | On / Off / Charger only |
| D IP Switches Programming | Ja |
| Computer Programming | Ja |
| Internal DC Fuse Rating | 200 A |
| Lüfterunterstützte Kühlung | Ja |
| Max. Luftfeuchtigkeit | 95 % |
| Max. Höhe ü. NN | 2,000 m |
| AC Connection Terminal Type | G-ST18i plug |
| Fernbedienungsanschluss-Typ | Screw terminal two pole |
| Relais-Anschluss | Screw terminal 3-pole |
| VE.Bus-Anschluss-Typ | One RJ45 terminal, RJ45-spliter ASS030065510 to expand to two ports |
| Material | Steel chassis with ABS cover |
| Farbe | Blue (RAL 5012) |
| Schutzart | IP21 |
| Gewicht | 8.2 kg |
| Höhe | 406 mm |
| Breite | 250 mm |
| Tiefe | 100 mm |
| Sicherheit | EN-IEC 60335-1,EN-IEC 60335-2-29,EN-IEC 62109-1 |
| Emission / Störfestigkeit | EN 55014-1,EN 55014-2,EN-IEC 61000-3-2,EN-IEC 61000-3-3,EN-IEC 61000-6-1, EN-IEC 61000-6-2,EN-IEC 61000-6-3 |
| Automotive-Richtlinie | ECE R10-5 |
| Anti Islanding Standard | Please consult the certificates on our website |
| Ups Standard | Please consult the certificates on our website |
