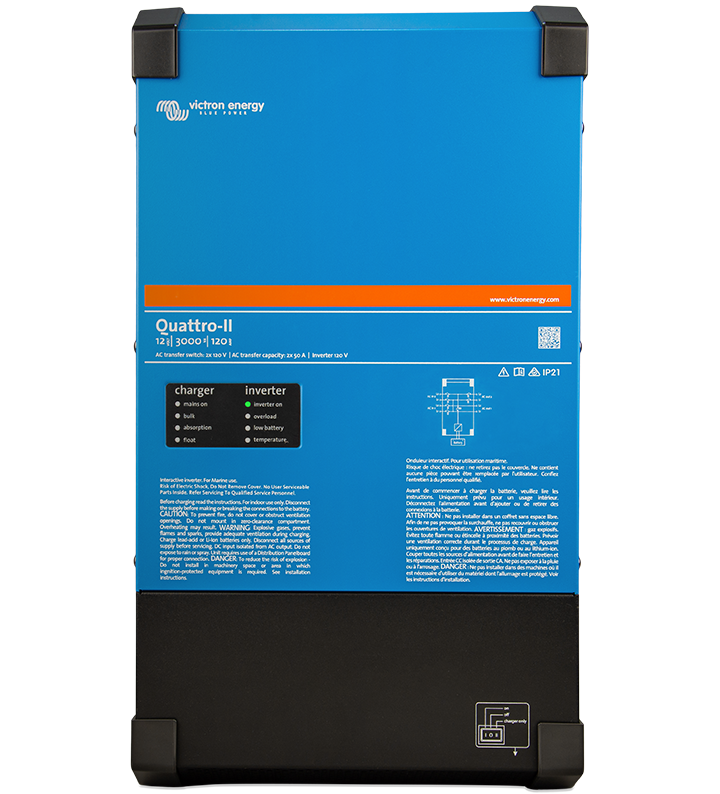

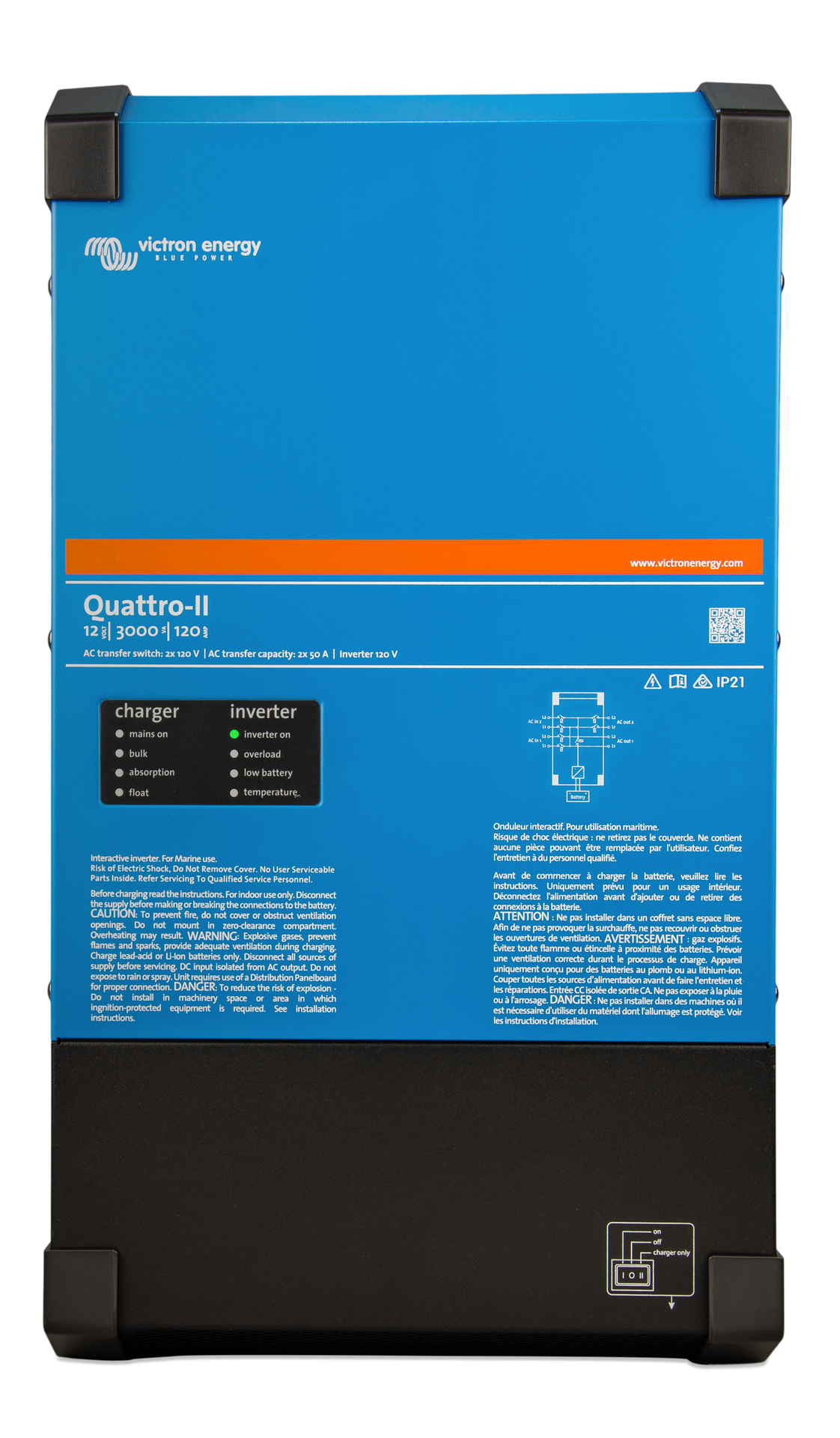

Quattro-II 12/3000/120-50/50 2x120V

Ähnlich wie der MultiPlus-II ist auch der Quattro-II eine Kombination aus Wechselrichter und Ladegerät. Außerdem kann er zwei AC-Eingänge annehmen und sich automatisch mit der aktiven Quelle verbinden. Diese elegante Lösung bietet zahlreiche Funktionen wie die eines echten Sinus-Wechselrichters, eine adaptive Lade-Funktion, Hybrid PowerAssist-Technologie sowie mehrere Möglichkeiten zur Systemintegration, zum Beispiel 3-Phasen- oder Split-Phasen-Betrieb sowie Parallel-Betrieb.

Ein Quattro mit ESS (Energiespeichersystem) Funktionalität

Der Quattro-II kann an zwei unabhängige Wechselstromquellen angeschlossen werden, z. B. an das öffentliche Stromnetz und einen Generator oder an zwei Generatoren. Der Quattro-II wird sich automatisch mit der aktiven Quelle verbinden.

ACHTUNG: Je nach Netzeinstellungen kann es sein, dass dem Generator (für den dann die gleichen Grenzen gelten) sehr eng gesteckte Spannungs- und Frequenzlimits gesetzt werden, was zu Problemen im Betrieb führen kann.

PowerControl und PowerAssist - Erhöhung der Kapazität des Netzes oder eines Generators

Es kann ein maximaler Netz- oder Generatorstrom eingestellt werden. Der Quattro-II berücksichtigt dann andere Wechselstromverbraucher und verwendet den überschüssigen Strom zum Laden der Batterie, um eine Überlastung des Generators oder des Netzes zu verhindern (PowerControl-Funktion).
Mit PowerAssist wird das Prinzip von PowerControl auf eine weitere Ebene gehoben. Wenn die Spitzenleistung oft nur für einen begrenzten Zeitraum benötigt wird, gleicht der Quattro-II unzureichende Generator-, Land- oder Netzleistung mit Strom aus der Batterie aus. Sinkt die Last, wird der überschüssige Strom zum Aufladen der Batterie genutzt.

Solarenergie: AC-Strom auch bei Netzausfall verfügbar

Der Quattro-II kann sowohl in netzunabhängigen als auch in netzgebundenen PV- und anderen alternativen Energiesystemen eingesetzt werden. Er ist sowohl mit Solarladereglern als auch mit netzgekoppelten Wechselrichtern kompatibel.

Zwei AC-Ausgänge

Der Hauptausgang hat keine Unterbrechungsfunktion. Der Quattro-II übernimmt die Versorgung der angeschlossenen Verbraucher im Falle eines Netzausfalls oder wenn der Landstrom/Generator abgeschaltet wird. Dies geschieht so schnell (weniger als 20 Millisekunden), dass Computer und andere elektronische Geräte ohne Unterbrechung weiterarbeiten können.
Der zweite Ausgang ist nur dann aktiv, wenn am Eingang Wechselstrom anliegt. An diesen Ausgang können Verbraucher angeschlossen werden, die die Batterie nicht entladen dürfen, wie z. B. ein Warmwasserbereiter.

Parallel- und Dreiphasenbetrieb

Bis zu 6 Quattros können parallel betrieben werden, um eine höhere Ausgangsleistung zu erzielen. Sechs 48/5000/70-Geräte liefern zum Beispiel 25 kW / 30 kVA Ausgangsleistung mit 420 Ampere Ladekapazität.
Zusätzlich zur Parallelschaltung können drei Geräte desselben Modells für einen dreiphasigen Ausgang konfiguriert werden, und bis zu sechs Sätze von drei Geräten können pro Phase parallel geschaltet werden, um einen 75 kW / 90 kVA Wechselrichter und mehr als 1200 Ampere Ladekapazität zu erhalten.

Systemkonfiguration, Überwachung und Steuerung vor Ort

Die Einstellungen können mit der Software VEConfigure in wenigen Minuten geändert werden (Computer oder Laptop und MK3-USB-Schnittstelle erforderlich).
Es stehen mehrere Überwachungs- und Steuerungsoptionen zur Verfügung: Cerbo GX, Color Control GX, Laptop, Computer, Bluetooth (mit dem optionalen VE.Bus Smart Dongle), Batteriemonitor, Digital Multi Control Panel.

Fernkonfiguration und -überwachung

Installieren Sie einen Cerbo GX oder ein anderes GX-Produkt, um sich mit dem Internet zu verbinden.
Betriebsdaten können auf unserer VRM (Victron Remote Management) Website kostenlos gespeichert und angezeigt werden. Wenn Sie mit dem Internet verbunden sind, können Sie aus der Ferne auf die Systeme zugreifen und Einstellungen ändern.
