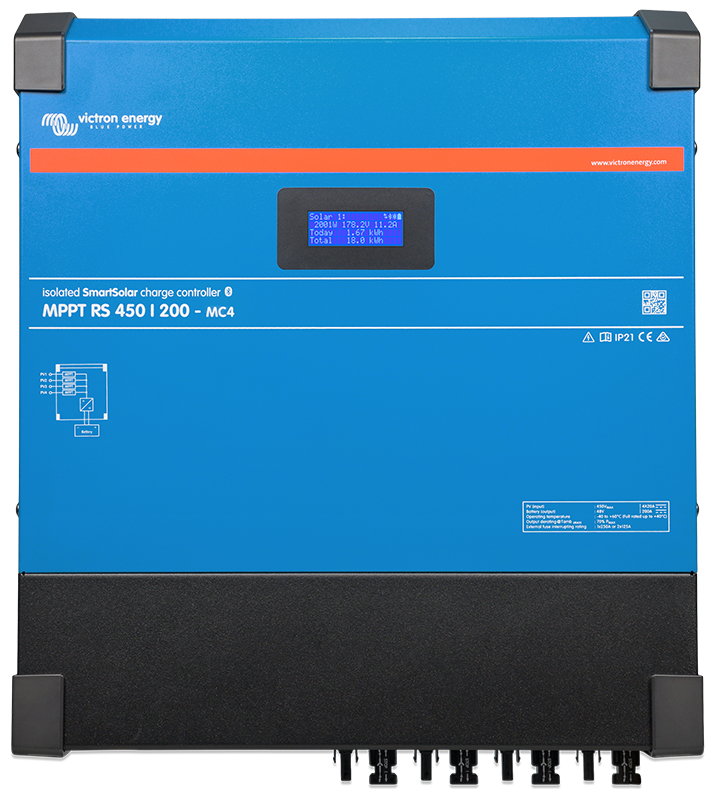

SmartSolar MPPT RS 450/200-MC4
Beschreibung
ACHTUNG: Profi-Produkt, Abgabe nur an Fachpersonal mit Qualifikationsnachweis!
Die Solarladeregler SmartSolar MPPT RS sind Victrons Lösung für Systeme mit großen in Reihe geschalteten PV-Arrays, die 48 VDC-Batteriebanken laden. Dieses Produkt eignet sich perfekt für große netzunabhängige und netzgekoppelte Batteriesysteme.
Verfügbar in einem 5,76 kW- und 11,52 kW-Modell. Zu den Merkmalen gehören ein breiter 80-450 VDC-Betriebssolarspannungseingang, unabhängige Tracking-Eingänge, vollständige Konnektivität, isolierte PV-Anschlüsse, Bildschirm, voll programmierbare Batterieladeparameter und aktive Kühlung. Das neue Design des Metallgehäuses und die vollständig abgedeckten elektrischen Anschlüsse verbessern die Sicherheit und modernisieren die Präsentation im Einklang mit der neuesten Produktreihe von Victron.
Solar-Lade-Regler mit ultraschnellem Maximum Power Point Tracking (MPPT)
Der MPPT RS SmartSolar ist ein 48-V-Solar-Lade-Regler mit einem PV-Eingangsspannung von bis zu 450 VDC und einem Ausgangsstrom von entweder 100 A oder 200 A. Er wird in netzgebundenen und netzunabhängigen Solaranwendungen eingesetzt, bei denen maximale Batterieladeleistung erforderlich ist.
Mehrere unabhängige MPPT-Tracking-Eingänge
Mit mehreren MPPT-Trackern können Sie Ihr Solarmoduldesign an Ihrem speziellen Standort für maximale Leistung optimieren.
Isolierte PV-Anschlüsse für zusätzliche Sicherheit
Vollständige galvanische Isolation zwischen PV- und Batterieanschlüssen bietet zusätzliche Gesamtsystemsicherheit.
Großer MPPT-Spannungsbereich
PV-Betriebsbereich von 80 - 450 VDC, mit einer PV-Startspannung von 120 VDC.
Leicht, effizient und leise
Dank der Hochfrequenztechnik und eines neuen Designs wiegt das 100-A-Modell dieses leistungsstarken Ladegeräts nur 7,9 kg. Darüber hinaus hat es einen ausgezeichneten Wirkungsgrad, eine geringe Standby- Leistung und einen sehr leisen Betrieb.
Display und Bluetooth
Das Display liest die Parameter der Batterie und Regler ab.
Auf die Parameter kann mit einem Smartphone oder einem anderen Bluetooth-fähigen Gerät zugegriffen werden. Außerdem kann Bluetooth zum Einrichten des Systems und zum Ändern von Einstellungen mit VictronConnect verwendet werden.
PV-Isolationswiderstandsüberwachung für Sicherheit bei höheren Spannungen
Der MPPT RS überwacht kontinuierlich den PV-Array und kann erkennen, ob es Störungen gibt, welche die Sicherheit der Panelisolation beeinträchtigen.
VE.Can und VE.Direct-Anschluss
Für den Anschluss an ein GX-Gerät zur Systemüberwachung, Datenprotokollierung und Fern-Firmware- Updates. Mit VE.Can können bis zu 25 Geräte parallel geschaltet und deren Ladung synchronisiert werden.
E/A-Verbindungen
Anschlüsse für programmierbare Relais, Temperatursensoren, Zusätze, Digitaleingänge und Spannungssensoren. Der Ferneingang kann das Victron smallBMS und andere BMS mit Ladeerlaubnissignalen akzeptieren.
Spezifikationen
| Hersteller | Victron Energy |
|---|---|
| Battery Voltage Auto Select | 48V |
| Rated Charge Current | 200 A |
| Maximum Charge Power | 11.5 kW |
| Ladespannung Absorption | 57.6V (adjustable) |
| Ladespannung Erhaltung | 55.2V (adjustable) |
| Adjustable Charge Voltage Range | [36, 60] V |
| Temperatursensor | Included |
| Max. Wirkungsgrad | 98 % |
| Self Consumption | 12mA |
| Max PVDC Voltage | 450 V |
| Start Up PVDC Voltage | 120V |
| M PPT Operating Voltage Range | [65, 450] V |
| Number Of Trackers | 4 |
| Max PV Operational Input Current Tracker | 16 |
| Max PV Short Circuit Current | 20 A |
| Max DC Output Charging Power Per Tracker | 4,000 |
| Max DC Output Charging Power Trackers Combined | 11,520 W |
| Max PV Array Per Tracker | 7,200 W |
| P V Isolation Fail Level | 100 k? |
| Schutzfunktionen | PV reverse polarity,Output short-circuit,Over temperature |
| Max. Luftfeuchtigkeit | 95 % |
| Bluetooth | Ja |
| Bluetooth Power | 4 dBmW |
| Bluetooth Frequency Range | [2,402, 2,480] Hz |
| Data Communication | VE.Direct,VE.Can,Bluetooth |
| Fern-Ein/Aus-Anschluss | Ja |
| Programmierbares Relais | DC rating: 4A up to 35VDC and 1A up to 70VDC |
| Number Of General Purpose Analogue | 2 |
| Number Of Sync Parallel Operating Units | 25 |
| Batterieanschluss-Typ | M8 bolts |
| P V Connection Terminal Type | MC4 male/female pair per tracker |
| Farbe | Blue (RAL 5012) |
| Material | Steel |
| Schutzart | IP21 |
| Gewicht | 13.7 kg |
| Höhe | 487 mm |
| Breite | 434 mm |
| Tiefe | 146 mm |
| Sicherheit | EN-IEC 62109-1 |
| Data Retention Period | 46 d |
