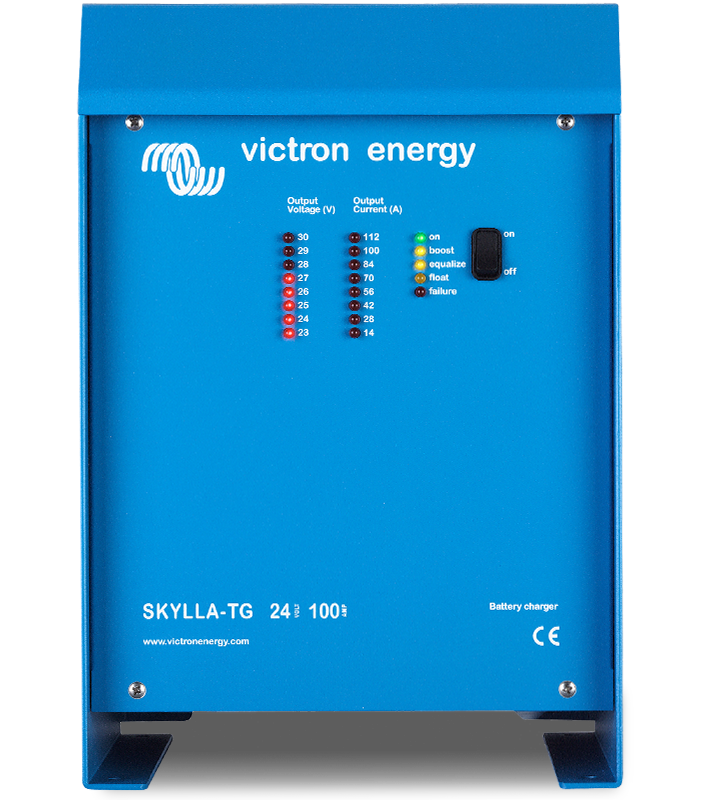

Skylla-TG 24/100(1+1) GL 120-240V
Beschreibung
Ein Ausgang mit voller Nennleistung und ein Ausgang mit 4 A. Die Ladespannung lässt sich präzise genau an jedes beliebige Batterie-System anpassen. Der Eingang für das Ladegerät sind 230 V bei 50/60 HZ. Die Ladespannung lässt sich direkt an den Batterieanschlüssen messen, um den Spannungsverlust aufgrund von Kabelwiderständen zu kompensieren. Ein externer Sensor ermöglicht das Messen der Batterietemperatur und das entsprechende Kompensieren der Ladespannung.
Reine Kraft, kompaktes Format
Batterieladegeräte der Generation TG sind durch den Einsatz von Hochfrequenz-Technologie leicht und kompakt. Die Ladespannung kann an jeden offenen und geschlossenen Batterietyp angepasst werden.
Insbesondere für geschlossene, wartungsfreie Batterien ist eine stabile Ladespannung sehr wichtig. Überspannung führt zu übermäßiger Gasentwicklung und zum Austrocknen.
Kontrolliert laden
Jedes TG-Ladegerät verfügt über einen Mikroprozessor, der den Ladevorgang in drei Stufen präzise regelt. Der Ladevorgang folgt der IUoUo-Kennlinie und verläuft schneller als andere Ladevorgänge.
Als Netzteil verwendbar
Dank seiner perfekt stabilisierten Ausgangsspannung kann ein TG-Ladegerät bei fehlenden Batterien oder großen Pufferkondensatoren als Netzteil verwendet werden.
Zwei Ausgänge zum Laden von zwei Batterien (nur bei 24 V Ausführung)
TG-Ladegeräte haben zwei voneinander isolierte Ausgänge. Der zweite Ausgang ist zum Laden einer Startbatterie vorgesehen. Er hat eine etwas niedrigere Ausgangsspannung und ist auf 4A begrenzt.
Höhere Batterielebensdauer durch Temperaturkompensation
Zu jedem TG-Ladegerät wird ein Temperatursensor mitgeliefert. Der Temperatursensor sorgt für eine abnehmende Ladespannung bei steigender Akkutemperatur. Besonders wichtig ist dies bei wartungsfreien Batterien, die andernfalls durch Überladen austrocknen können.
Spannungsfühler (Voltage Sense): Messen der Ladespannung an der Batterie oder am Gleichstromverteiler
Zum Ausgleich von Spannungsverlusten infolge des Kabelwiderstands verfügen die TG-Ladegeräte über eine „Voltage Sense“-Funktion. Sie gewährleistet, dass die Batterie jederzeit die richtige Ladespannung erhält.
Spezifikationen
| Hersteller | Victron Energy |
|---|---|
| Batteriespannung (nominal) | 24 V |
| AC Input Voltage | 120V or 230V |
| AC-Eingangsspannungsbereich | [90, 265] V |
| DC-Eingangsspannungsbereich | [90, 400] V |
| AC-Eingangsfrequenzbereich | [45, 65] Hz |
| Power Factor | 1 |
| Ladespannung Absorption | 28.5 V |
| Ladespannung Erhaltung | 26.5 V |
| Charge Current Starter | 4 A |
| Ladealgorithmus | IUoU, three stage charging |
| Battery Capacity Range | [500, 1,000] Ah |
| Temperatursensor | Included |
| Programmierbar | Settings can be changed via DIP switches and potentiometers |
| Can Be Used As Power Supply | Ja |
| Remote Alarm | Potential free contacts 60V / 1A (1x NO and 1x NC) |
| Forced Cooling | Ja |
| Schutzfunktionen | Output short-circuit,High battery voltage,Over temperature,Battery reverse polarity |
| Max. Luftfeuchtigkeit | 95 % |
| Material | Aluminium |
| Farbe | Blue (RAL 5012) |
| Schutzart | IP21 |
| Gewicht | 10 kg |
| Höhe | 365 mm |
| Breite | 250 mm |
| Tiefe | 257 mm |
| Batterieanschluss-Typ | M8 bolts |
| Sicherheit | EN-IEC 60335-1,EN-IEC 60335-2-29 |
| Emission | EN 55014-1,EN-IEC 61000-3-2 |
| Störfestigkeit | EN 55014-2,EN-IEC 61000-3-3 |
| Vibration | IEC 60945: 0.7g |
| G L | Certificate 54 758 - 08HH |
