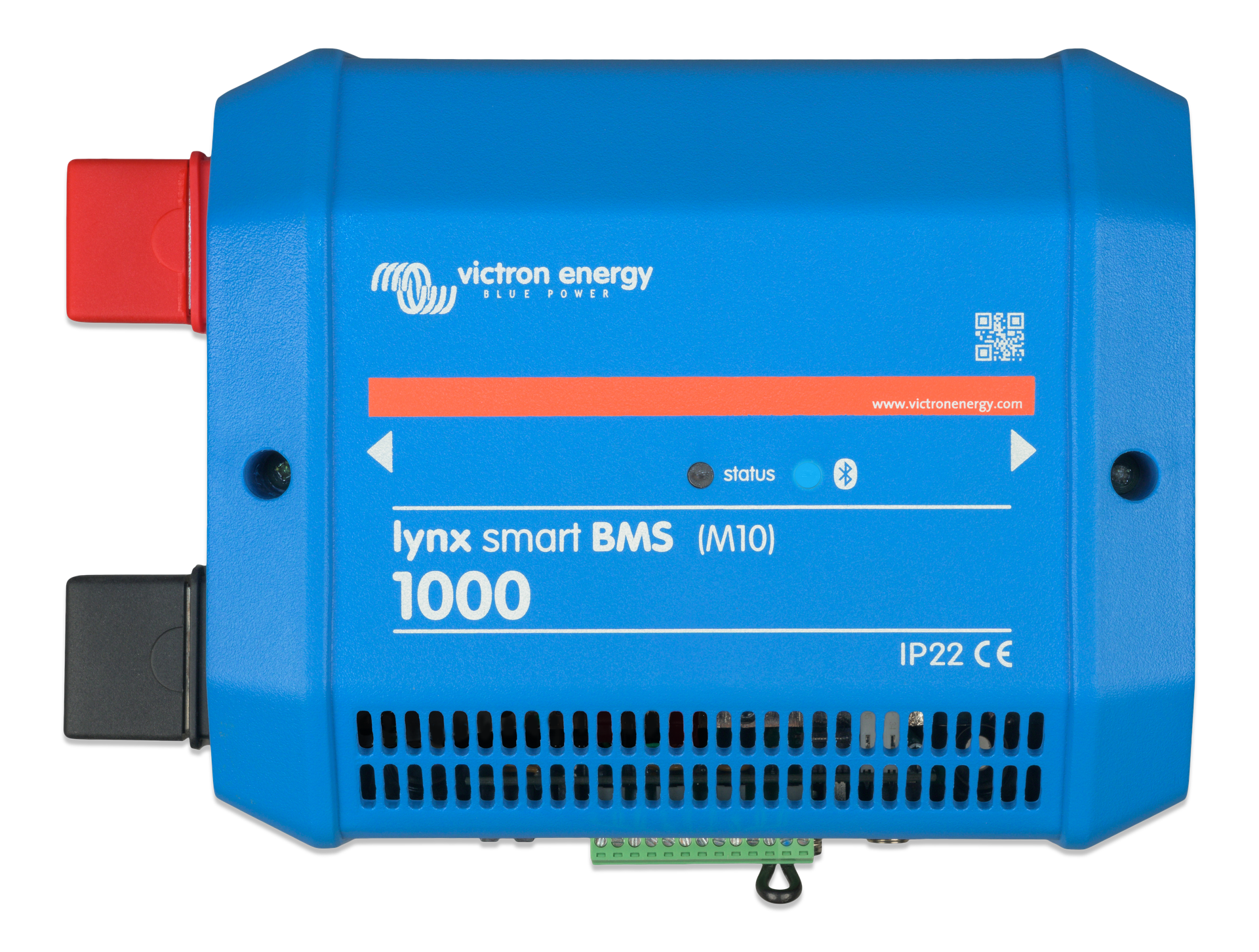

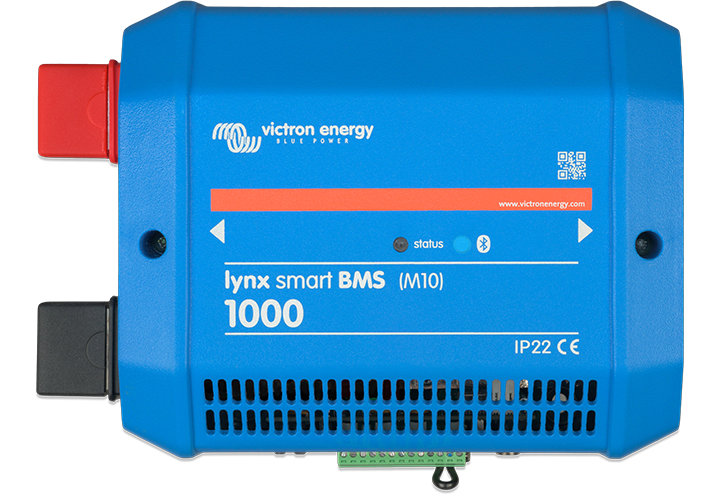

Lynx Smart BMS 1000A (M10)
Art.-Nr. LYN034170210
990,42 €
1.165,20 €
· −15 %
inkl. MwSt., zzgl. Versandkosten
local_shippingVersand 5–8 Werktage · Versand Österreich & DE, EU auf Anfrage
verifiedAutorisierter Victron Energy Distributor für Österreich
support_agentTechnische Beratung: +43 3124 21818
Beschreibung
Das Lynx Smart BMS 1000A ist ein dediziertes Batterie-Management-System für Lithium-Smart-Batterien von Victron. Es sind mehrere BMS-Geräte für die Victron LiFePO4 Smart - Batterien erhältlich, wobei der Lynx Smart die funktionsreichste und umfassendste Option ist. Die wichtigsten Funktionen sind:
- Eingebauter 1000A-Schütz, der als zusätzliche Sicherheits-Abschalteinrichtung dient und als ferngesteuerter Systemhauptschalter genutzt werden kann
- Batteriemonitor, um den Ladezustand in Prozent und weitere Batterie-Daten zu überwachen
- Voralarmsignal: liefert eine Warnung, bevor sich das System abschaltet, beispielsweise aufgrund einer niedrigen Zellspannung
- Bluetooth dient in Verbindung mit der VictronConnect App zur Einrichtung und Überwachung
- Lokale Überwachung und Fernüberwachung über Ve.CAN mit einem Victron GX-Gerät, zum Beispiel dem Cerbo GX
Das Lynx Smart BMS 1000A ist Teil des modularen M10 Lynx Distribution-Systems.
ACHTUNG: Achten Sie bei der Zusammenstellung Ihres Lynx-Systems darauf, dass es eine Variante mit M8 und eine Variante mit M10 gibt, diese sind nicht kompatibel!Batterie-Management-System
Das Lynx Smart BMS ist ein dediziertes Batterie-Management-System für Lithium-Smart- Batterien von Victron. Es enthält eine Plus- und eine Minus-Sammelschiene, ein BMS, ein Schütz und einen Batteriemonitor. Sie bilden einen Teil des Lynx-Verteilersystems. Das Lynx Smart BMS ist mit einer Status-LED und einer Bluetooth-LED ausgestattet. Das Lynx Smart BMS kann über Bluetooth mit der VictronConnect App kommunizieren und kann über VE.Can mit einem GX-Gerät kommunizieren.VictronConnect App
Mit der VictronConnect-App kann das Lynx Smart BMS und bis zu 4 angeschlossene Lynx Distributoren überwacht und eingerichtet werden. Weitere Informationen finden Sie auf der Download-Seite für die VictronConnect-App und im VictronConnect-Handbuch.GX-Gerät
Mit einem GX-Gerät können das Lynx Smart BMS und bis zu 4 angeschlossene Lynx Distributoren überwacht werden. Weitere Informationen zum GX-Gerät finden Sie auf der Produktseite des GX-Geräts. Das GX-Gerät kann mit dem VRM-Portal verbunden werden und ermöglicht so eine Fernüberwachung. Weitere Informationen zum VRM-Portal finden Sie auf der VRM-Seite.Lithium-Smart-Batterien
Das Lynx Smart BMS ist ein dediziertes BMS für die Lithium-Smart-Batterien von Victron Energy. Bei diesen Batterien handelt es sich um Lithium-Eisenphosphat-Batterien (LiFePO4), die in den Spannungen 12,8 V oder 25,6 V und in verschiedenen Kapazitäten erhältlich sind. Sie können in Reihe, parallel und sowohl in Reihe als auch parallel geschaltet werden, sodass eine Batteriebank für Systemspannungen von 12 V, 24 V oder 48 V ausgelegt werden kann. Bis zu vier 12,8 V- oder zwei 25,6 V-Batterien können in Reihe geschaltet werden Bis zu 5 Batterien oder Batteriestränge können parallel geschaltet werden. Weitere Informationen über diese Batterien finden Sie auf der Produktseite der Lithium-Smart-Batterie.Das Lynx-Verteilersystem
Das Lynx-Verteilersystem ist als Variante mit M8- und M10-Bolzen erhältlich (ACHTUNG: Nicht untereinander kompatibel!) besteht aus den folgenden Komponenten:- Lynx Power In – Eine Plus- und Minus-Sammelschiene mit 4 Anschlüssen für Batterien oderGleichstromgeräte.
- Lynx Distributor – Eine Plus- und Minus-Sammelschiene mit 4 abgesicherten Anschlüssenfür Batterien oder Gleichstromgeräte zusammen mit einer Sicherungsüberwachung.
- Lynx Shunt VE.Can – Eine Plus-Sammelschiene mit einem freien Platz für eineHauptsicherung des Systems und eine Minus-Sammelschiene mit einem Shunt zur Batterieüberwachung. Es verfügt über VE.Can-Kommunikation zur Überwachung und Einrichtung mit einem GX-Gerät.
- Lynx Smart BMS – Zur Verwendung zusammen mit Victron Energy Smart Lithium-Batterien. Es besteht aus einer Plus-Sammelschiene mit einem Schütz, das von einem Batteriemanagementsystem (BMS) angesteuert wird, und einer Minus-Sammelschiene mit einem Shunt zur Batterieüberwachung. Es verfügt über Bluetooth-Kommunikation zur Überwachung und Einrichtung über die VictronConnect-App und VE.Can-Kommunikation zur Überwachung mit einem GX-Gerät und dem VRM-Portal.
Spezifikationen
| Hersteller | Victron Energy |
|---|---|
| Voltage Range | [9, 60] V |
| Max Input Voltage | 75 V |
| Current Rating | 1,000 A |
| Current Ratingpeak | 1,200 A |
| System Voltages | 12V or 24V or 48V |
| Reverse Polarity Protection | No |
| Power Consumption Off | 0.3mA for all system voltages |
| Power Consumption Standby | Approximately 0.6W (50mA at 12V) |
| Power Consumption On | Approximately 4.2W (350mA at 12V) depending on the state of the relays |
| Precharge Load Resistance | 10? and above for 12V systems 20? and above for 24V and 48V systems |
| Aux Current Rating | 1.1 A continuous, protected by resettable fuse |
| Allow Chargre Current Rating | 0.5A at 60VDC, protected by resettable fuse |
| Allow Dischargre Current Rating 1 | 0.5A at 60VDC, protected by resettable fuse |
| Programmierbares Relais | SPDT - 2 A at 60 VDC |
| Busbar Material | Tinned copper |
| Busbar Dimensions | 8mm x 30mm |
| Max. Luftfeuchtigkeit | 95 % |
| Busbar Connections | M10 |
| VE Can | RJ45 |
| IO Connection | Removable multi-connector with screw terminals |
| Battery Communication Terminals | Terminals with M8 circular connectors |
| Lynx Distributor Fuse Monitoring | RJ10 (RJ10 cables ship with each Lynx Distributor) |
| Material | ABS |
| Farbe | Blue (RAL 5012) |
| Schutzart | IP22 |
| Gewicht | 2.7 kg |
| Höhe | 230 mm |
| Breite | 180 mm |
| Tiefe | 100 mm |
| Sicherheit | EN-IEC 63000 |
| Ems | EN-IEC 61000-6-3 |
| Qms | NEN-EN-ISO 9001 |
